マーシャイン MARSR-5 サスペンションローラーとは？

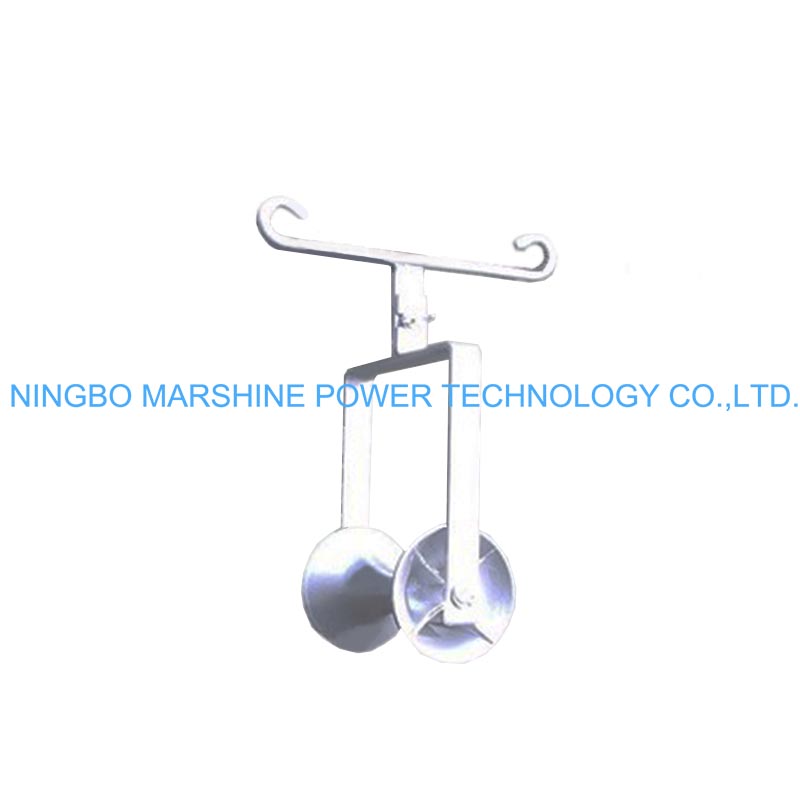

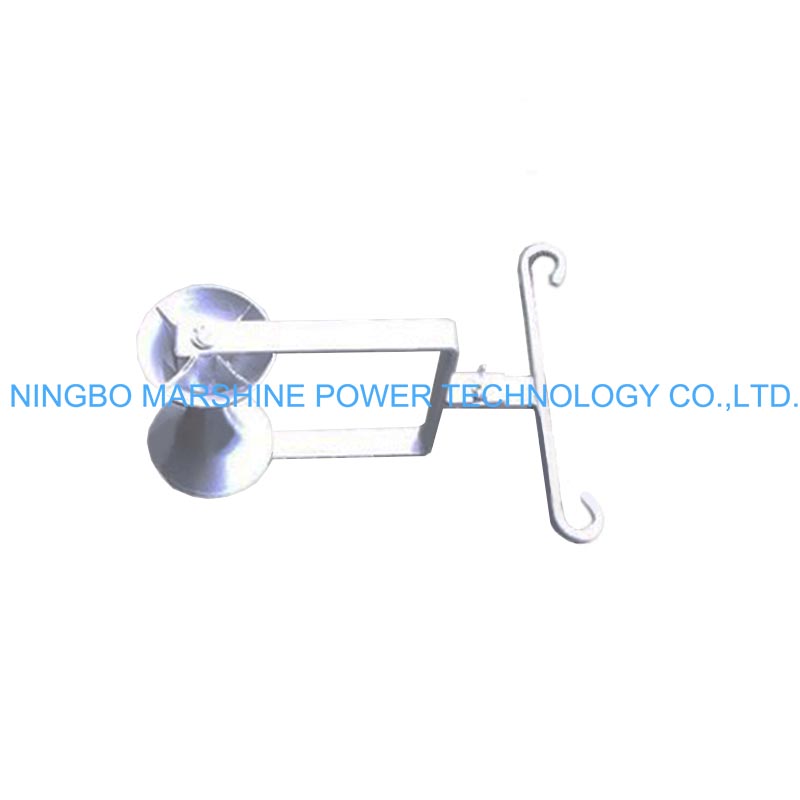

MARSHINE MARSR -5 ダブルフックタイプ サスペンション ローラーは、安全で効率的な一時的なケーブル サポート システムを提供することで、これらの課題を解決するように設計されています。コンパクトなスチール製ローラー、耐久性のある亜鉛メッキ仕上げ、ダブルフックサスペンション設計を特徴とするこのローラーは、梁、ケーブルサポート、その他の構造部材に素早く吊り下げることができ、牽引作業中にケーブルをスムーズに動かすことができます。オリジナルの SR5 設計は、高層ビル内でケーブルをガントリーや梁に設置する前に巻き上げて吊り下げられるようにすることを目的としており、サイズは約 404 mm(H) *240 mm(L) *210 mm(W)、重量は約 3 kg のコンパクトな構造です。
MARSHINE MARSR-5 サスペンションローラーの使い方は？
準備
ケーブルの取り付けを開始する前に、 MARSHINE MARSR-5 ダブルフック タイプ サスペンション ローラーの以下の点を検査してください。
ローラーは抵抗なく自由に回転します。
ダブルフックは折れや曲がりはありません。
ローラーの表面はきれいで、ゴミはありません。
フレームには変形の兆候はありません。
亜鉛メッキ仕上げは過度の腐食もなく良好な状態です。
損傷したコンポーネントは使用前に修理または交換する必要があるためです。
設置場所を検査し、適切な吊り下げポイントを選択して、支持構造がローラーとケーブルの両方の荷重に安全に耐えられることを確認する必要があります。
構造用鋼製梁;
ケーブルサポートブラケット。
ガントリー;
クロスメンバー。
一時的なサポートフレーム。
そして、次のケーブルの互換性を確認します。
ケーブルの直径はローラーのサイズに一致します。
ケーブルの重量はローラーの動作能力の範囲内です。
計画された引っ張り張力は安全な動作限界を超えません。
ローラーの取り付け
サスペンションポジションを選択してください
ケーブルを引っ張る際に一時的なサポートが必要な場所を特定します。不必要な方向の変更を最小限に抑えるために、ローラーは意図したケーブル経路と一致する必要があります。
ローラーを吊るす
ダブルフック設計を使用して、両方のフックを支持ビームまたは構造物にしっかりと掛け、フックが完全に係合していることを確認しながら、ローラーが垂直に垂れ下がって安定していることを確認します。このMARSHINE MARSR-5 ダブルフックタイプのサスペンションローラーは、デュアルフック構造により、ケーブル引っ張り時の不要な動きを防止します。
ローラーの回転を確認してください
ケーブルを配置する前に、次のことを行ってください。
ローラーを手動で回転させます。
スムーズな動きを確保します。
過度の遊びや軸受抵抗がないことを確認してください。
手順
ケーブルの位置を決める
次のことを確認しながら、ケーブルをローラーの中心に慎重に置きます。
ケーブルはローラー内にしっかりと収まります。
ケーブルが吊りフックやフレームに接触しません。
引っ張る方向はローラーと一致したままになります。
ゆっくりと引き始めます
制御された速度でケーブルの引っ張り操作を開始します。徐々に開始すると、システムが正しく動作していることを確認できます。
スムーズなケーブルの動きを維持
引っ張り操作全体を通じて、引っ張り速度を一定に保ち、突然の急激な動きを避けながら過度のケーブルの揺れを防ぐ必要があります。また、 MARSHINE MARSR-5 ダブルフックタイプ サスペンション ローラーのケーブルの位置を監視することを忘れないでください。ローラーは、表面接触を最小限に抑えながらケーブルが自由に移動できるようにする必要があります。
モニタリングを継続する
設置中は、以下を定期的に検査してください。
フックの係合。
ローラー回転。
ケーブルの位置。
構造支持体の安定性。
異常な動作や過度の振動が発生した場合は、運転を停止し、問題を解決してから作業を続けてください。
