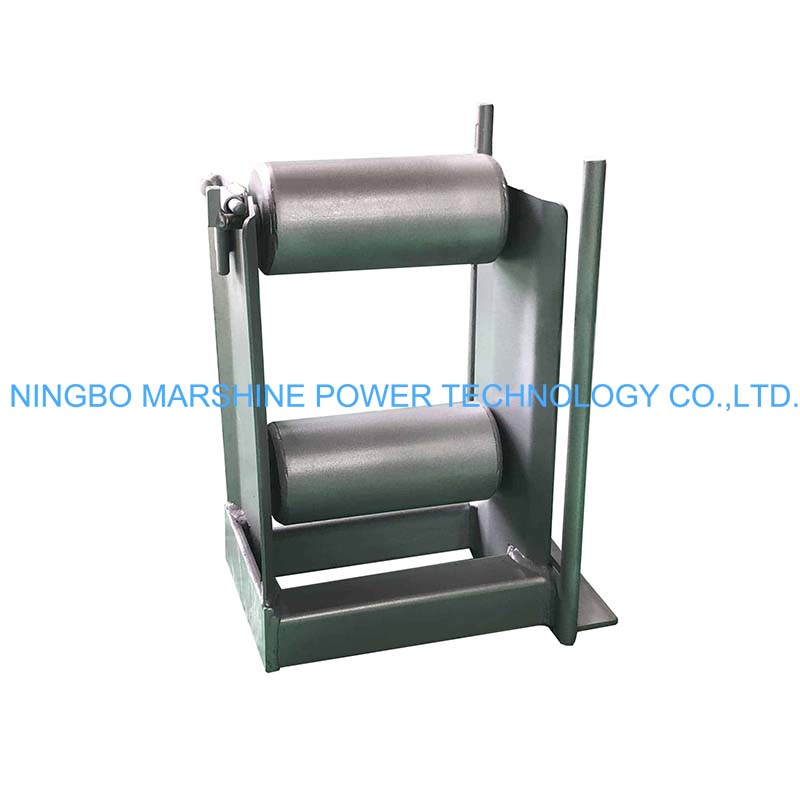

MARSHINE MAR-BR7 고강도 합금강 수평 코너 롤러는 수평 굴곡을 통해 케이블 을 안전하게 안내하도록 특별히 설계되었습니다. 두 개의 대형 수평 롤러가 있는 튼튼한 합금강 프레임으로 제작된 이 제품은 최대 직경 130mm의 케이블을 지원하는 동시에 10KN의 부하 용량을 제공합니다. 힌지형 상부 롤러를 사용하면 케이블을 빠르게 배치하고 제거할 수 있어 설치가 더욱 효율적입니다. 당사의 MAR-BR7 롤러는 호환되는 수직 코너 롤러 또는 스키드 플레이트와 연결되어 복잡한 라우팅 애플리케이션을 위한 완벽한 케이블 가이드 시스템을 만들 수도 있습니다. 이에 상응하는 내구성이 뛰어난 코너 롤러는 개별적으로 사용하거나 대규모 케이블 설치 프로젝트를 위한 모듈형 벤드 어셈블리의 일부로 사용하도록 설계되었습니다.
그렇다면 올바르게 사용하는 방법은 무엇입니까?
사용 전 롤러 검사
모든 설치 전에 전체 검사를 수행하십시오.
다음 사항을 확인하세요.
철제 프레임에 균열이나 변형이 없습니다.
두 롤러가 모두 원활하게 회전합니다.
롤러 샤프트는 안전합니다.
힌지형 상단 롤러가 올바르게 열리고 닫힙니다.
패스너가 단단합니다.
도장된 표면은 심한 부식이 없습니다.
롤러에서 먼지나 잔해물이 제거되었습니다.
코너 위치 식별
MARSHINE MAR-BR7 고강도 합금강 수평 코너 롤러는 케이블 방향이 수평으로 바뀌는 위치에 맞게 설계되었습니다 . 굴곡 전체에서 케이블이 롤러 중앙에 유지되도록 롤러를 배치합니다.
롤러를 올바르게 위치시키세요
MAR-BR7을 코너 바로 옆의 안정적이고 평평한 지면에 놓습니다.
다음 사항을 확인하세요.
프레임이 안전하게 자리 잡았습니다.
롤러는 케이블을 당기는 방향을 향합니다.
케이블 경로는 두 롤러의 중심을 따릅니다.
당기는 동안 롤러는 이동할 수 없습니다.
필요한 경우 말뚝, 앵커 또는 추가 지지대를 사용하여 롤러를 고정하여 하중이 가해질 때 움직이지 않도록 하십시오. 올바른 위치 지정은 케이블 마찰을 최소화하고 당김 효율성을 향상시킵니다.
힌지형 상부 롤러 열기
MAR-BR7의 주요 장점 중 하나는 힌지형 상부 롤러입니다. 케이블을 로드하려면:
상부 롤러를 풀어줍니다.
롤러를 돌려서 엽니다.
롤러 채널 내부에 케이블을 배치합니다.
상단 롤러를 닫습니다.
잠금 장치가 완전히 체결되었는지 확인하십시오.
힌지형 설계를 통해 케이블을 전체 롤러 어셈블리에 끼우지 않고도 신속하게 설치할 수 있어 설정 시간이 단축됩니다.

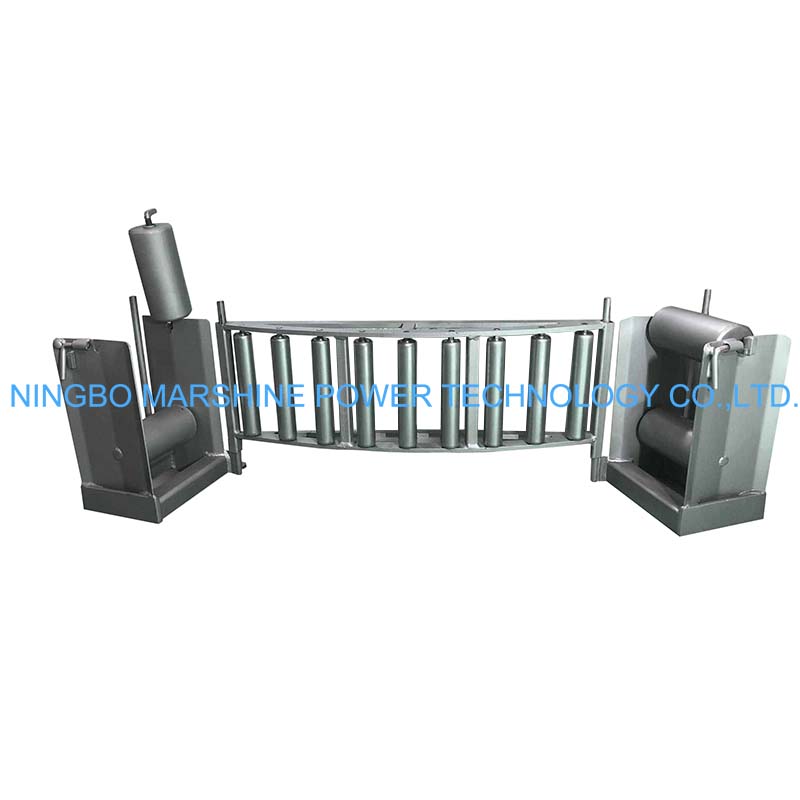

더 큰 굴곡을 위해 여러 롤러 연결
더 날카롭거나 더 복잡한 케이블 경로의 경우 단일 수평 롤러가 충분한 안내를 제공하지 못할 수 있습니다. MARSHINE MAR-BR7 고강도 합금강 수평 코너 롤러는 다음 과 결합할 수 있습니다.
수직 코너 롤러
추가 수평 롤러
스키드 플레이트
기타 호환 가능한 벤드 롤러
여러 개의 롤러를 연결하면 측면 압력을 줄이고 굴곡을 통한 케이블 응력을 최소화하는 연속 케이블 경로가 생성됩니다. 유사한 시스템은 수평 및 수직 롤러를 상호 연결하여 완전한 코너 어셈블리를 형성하도록 설계되었습니다.
케이블 당기기 시작
롤러 위치를 정한 후:
케이블을 당기는 장비에 연결하십시오.
점차적으로 긴장을 가하십시오.
일정한 속도로 당깁니다.
케이블을 롤러 중앙에 유지하십시오.
갑작스러운 시작이나 정지는 피하십시오. 케이블 장력이 증가하고 롤러 시스템에 불필요한 스트레스가 발생할 수 있습니다. 대형 89mm 합금강 롤러는 부드러운 회전을 제공하여 마찰을 줄이고 케이블이 모퉁이에서 효율적으로 움직일 수 있도록 해줍니다.
설치 중 케이블 모니터링
당기는 작업 전반에 걸쳐 다음 사항을 지속적으로 관찰하십시오.
케이블 정렬
롤러 회전
프레임 안정성
케이블 장력
롤러 접점
지속적인 모니터링은 케이블 손상을 방지하고 원활한 설치를 보장합니다.
설치 후 케이블 분리
케이블이 코너를 통과한 후:
당기는 장비를 중지하십시오.
케이블 장력이 풀렸는지 확인하십시오.
힌지형 상부 롤러를 잠금해제합니다.
롤러에서 케이블을 들어올립니다.
운반이나 보관을 위해 상부 롤러를 닫습니다.
퀵 릴리스 힌지 디자인을 사용하면 당김 시스템에서 케이블을 분리하지 않고도 빠르게 제거할 수 있습니다.
