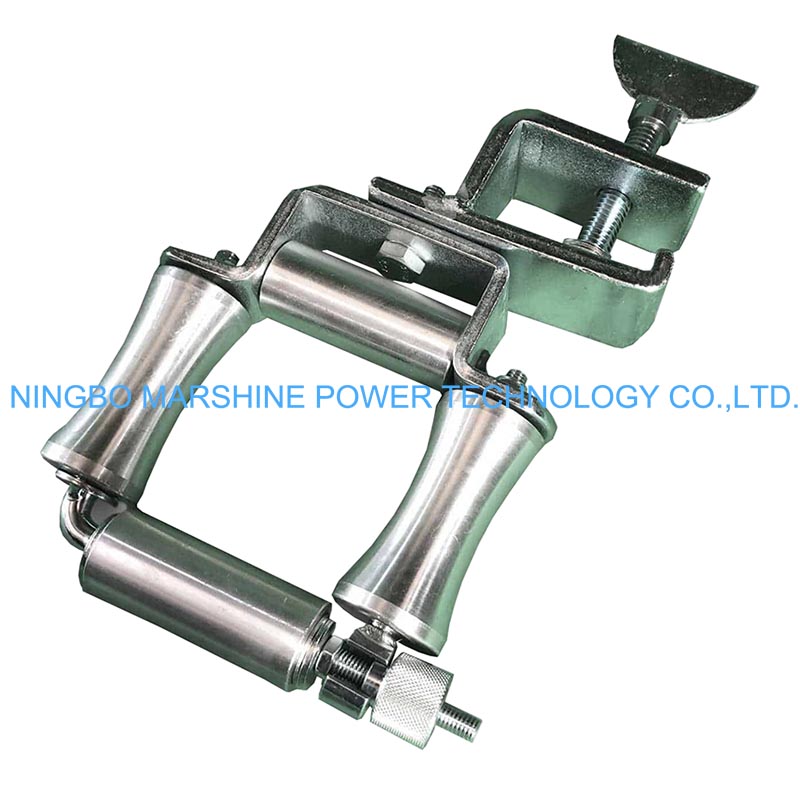

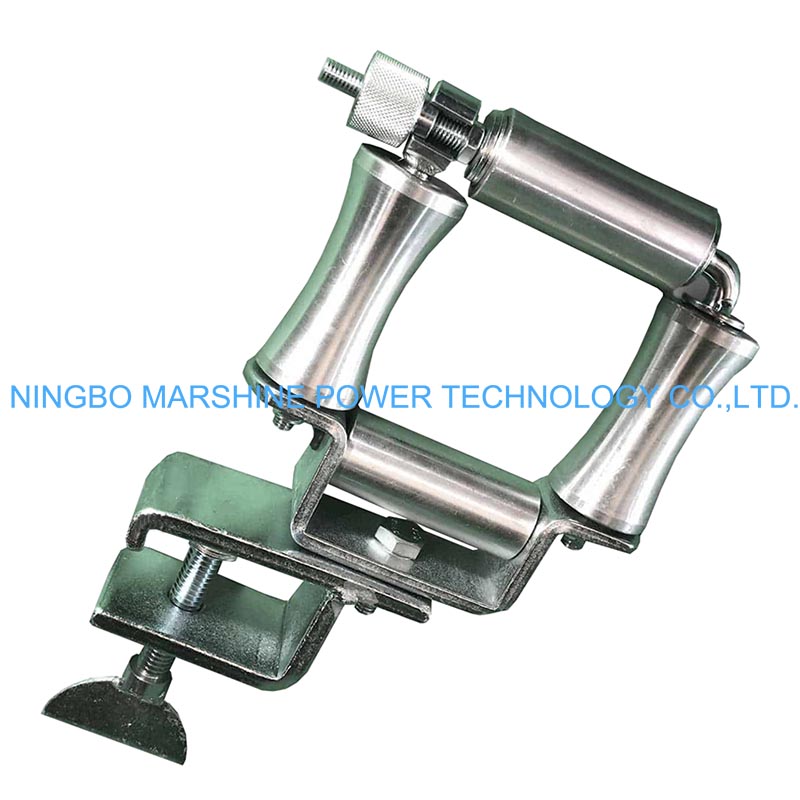

MARSHINE MAR -HR4 Cable Tray Mounted Clamping Quadrant Roller ได้รับการออกแบบมาเพื่อแก้ไขปัญหานี้โดยให้การนำทางสายเคเบิลที่ราบรื่นบริเวณส่วนโค้งและการเปลี่ยนแปลงทิศทาง มีกลไกการหนีบโดยไม่ต้องใช้เครื่องมือ ซึ่งยึดติดกับถาดสายเคเบิล คาน หรือชั้นวางอย่างแน่นหนาโดยไม่ต้องเจาะหรือเชื่อม หากจำเป็น สามารถถอดแคลมป์ออกได้ ทำให้สามารถยึดลูกกลิ้งเข้ากับช่อง Unistrut ถาดสายเคเบิล หรือโครงสร้างรองรับอื่นๆ อย่างถาวร MARSHINE MAR-HR4 Cable Tray Mounted Clamping Quadrant Roller มาพร้อมกับลูกกลิ้ง Diablo เหล็กสองตัว ลูกกลิ้งนำทางแบบขนานสองตัว ประตูแบบบานพับพร้อมน็อตล็อคแบบมีสัน และแบริ่งแบบปิดผนึก MARSHINE MAR-HR4 Cable Tray Mounted Clamping Quadrant Roller ช่วยให้มั่นใจได้ว่าการเคลื่อนที่ของสายเคเบิลจะราบรื่น ในขณะเดียวกันก็ปกป้องสายเคเบิลจากการสึกหรอมากเกินไป เหมาะสำหรับสายเคเบิลที่มีเส้นผ่านศูนย์กลางสูงสุด 60 มม. และรองรับน้ำหนักได้สูงสุด 100 กก.
แล้วจะใช้งานอย่างไรให้ถูกต้อง?
ตรวจสอบลูกกลิ้งก่อนการติดตั้ง
ก่อนทุกโครงการ ให้ตรวจสอบ MAR-HR4 อย่างรอบคอบ ตรวจสอบสิ่งต่อไปนี้:
โครงชุบสังกะสีสำหรับรอยแตกร้าวหรือการเสียรูป
กลไกการหนีบเพื่อการทำงานที่เหมาะสม
ประตูบานพับเพื่อให้เปิดปิดได้อย่างราบรื่น
น็อตล็อคแบบมีลายเพื่อการขันให้แน่น
ลูกกลิ้งสำหรับการหมุนฟรี
ตลับลูกปืนเพื่อการเคลื่อนไหวที่ราบรื่น
รัดเพื่อความแน่น
พื้นผิวลูกกลิ้งสำหรับการสึกหรอมากเกินไป
ตลับลูกปืนความแม่นยำแบบปิดผนึกได้รับการออกแบบมาเพื่อให้การทำงานราบรื่นโดยมีการบำรุงรักษาน้อยที่สุด แต่การตรวจสอบเป็นประจำช่วยให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้
เลือกสถานที่ติดตั้ง
ระบุจุดที่สายเคเบิลต้องการคำแนะนำเพิ่มเติม ควรติดตั้งลูกกลิ้งทุกที่ที่สายเคเบิลเปลี่ยนทิศทางหรือเมื่อจำเป็นต้องมีการรองรับเพิ่มเติมเพื่อลดแรงเสียดทาน
ยึดลูกกลิ้งเข้ากับถาดสายเคเบิล
ข้อดีหลักประการหนึ่งของ MAR-HR4 คือการติดตั้งที่รวดเร็ว ในการติดตั้งลูกกลิ้ง:
เปิดแคลมป์ในตัว
วางตำแหน่งลูกกลิ้งไว้เหนือถาดสายเคเบิล คาน หรือชั้นวาง
ขันแคลมป์ให้แน่นด้วยมือ
ยืนยันว่าลูกกลิ้งไม่สามารถเคลื่อนที่ได้ในระหว่างการดึงสายเคเบิล
แคลมป์ได้รับการออกแบบให้ติดโดยไม่ต้องใช้เครื่องมือ ช่วยให้ผู้ติดตั้งสามารถวางตำแหน่งหรือย้ายตำแหน่งลูกกลิ้งได้อย่างรวดเร็วเมื่องานดำเนินไป สำหรับการติดตั้งแบบถาวร สามารถถอดส่วนจับยึดออกได้ เพื่อให้ยึดตัวเครื่องกับช่อง Unistrut หรือถาดสายเคเบิลได้โดยตรง
เปิดประตูบานพับ
MARSHINE MAR-HR4 Cable Tray Mounted Clamping Quadrant Roller มีประตูแบบบานพับซึ่งช่วยให้โหลดสายเคเบิลได้ง่าย ขึ้น วิธีใส่สายเคเบิล:
คลายน็อตล็อคที่มีลายนูน
สวิงเปิดประตูบานพับ
วางสายเคเบิลไว้ภายในชุดประกอบลูกกลิ้ง
ปิดประตู.
ขันน็อตล็อคให้แน่น
ต่างจากลูกกลิ้งแบบปิดที่ต้องร้อยสายเคเบิลผ่านเฟรม ประตูแบบบานพับช่วยให้โหลดหรือถอดสายเคเบิลได้อย่างรวดเร็ว ช่วยลดเวลาในการติดตั้ง
ตรวจสอบตำแหน่งสายเคเบิล
ก่อนเริ่มการดึง:
ตรวจสอบให้แน่ใจว่าสายเคเบิลอยู่ระหว่างลูกกลิ้งนำอย่างถูกต้อง
ยืนยันว่าสายเคเบิลอยู่ตรงกลาง
ตรวจสอบว่าสายเคเบิลไม่สัมผัสกับโครงเหล็ก
ตรวจสอบว่าประตูล็อคสนิทแล้ว
เริ่มต้นการดึงสายเคเบิล
เชื่อมต่อสายเคเบิลเข้ากับอุปกรณ์การดึง และเริ่มค่อยๆ การดึง บำรุงรักษา:
ความเร็วในการดึงเรียบ
ความตึงของสายเคเบิลคงที่
การจัดตำแหน่งสายเคเบิลที่ถูกต้อง
ลูกกลิ้ง Diablo ที่เป็นเหล็กสองตัวช่วยรักษาสายเคเบิลให้อยู่ตรงกลาง ในขณะที่ลูกกลิ้งแบบขนานจะให้คำแนะนำเพิ่มเติมผ่านการโค้งงอและการเปลี่ยนแปลงทิศทาง การผสมผสานนี้ช่วยลดแรงเสียดทานและช่วยปกป้องปลอกหุ้มสายไฟระหว่างการติดตั้ง
หลีกเลี่ยงการเร่งความเร็วกะทันหันหรือการโหลดแรงกระแทก
ตรวจสอบลูกกลิ้งระหว่างการทำงาน
ตลอดการดึงสายเคเบิล ให้สังเกต:
การหมุนลูกกลิ้ง
การจัดตำแหน่งสายเคเบิล
ความมั่นคงของแคลมป์
ความตึงของสายเคเบิล
จุดสัมผัสลูกกลิ้ง
หยุดทันทีหาก:
ที่หนีบจะหลวม
สายหลุดออกจากร่องลูกกลิ้ง
ประตูเปิดออกโดยไม่คาดคิด
สายเคเบิลเสียดสีกับเฟรม
การสั่นสะเทือนที่มากเกินไปเกิดขึ้น
การตรวจสอบอย่างต่อเนื่องจะช่วยลดโอกาสที่สายเคเบิลจะเสียหายและปรับปรุงคุณภาพการติดตั้ง
ถอดสายเคเบิลออก
หลังจากที่สายเคเบิลถึงตำแหน่งสุดท้ายแล้ว:
หยุดอุปกรณ์ดึง
คลายความตึงของสายเคเบิล
คลายน็อตล็อคที่มีลายนูน
เปิดประตูบานพับ
ยกสายเคเบิลออกจากลูกกลิ้ง
ปิดและยึดประตูให้แน่นก่อนจัดเก็บ
การออกแบบแบบบานพับทำให้การถอดสายเคเบิลรวดเร็วและสะดวก โดยเฉพาะอย่างยิ่งเมื่อใช้ลูกกลิ้งหลายอันตามเส้นทางสายเคเบิล
